hauteur	poids
90 cm	860 kg



Réf.	Désignation	Hauteur	Poids
35040	Rehausse sous cadre	70 mm	82 kg
35041	Rehausse sous cadre	120 mm	146 kg
35042	Rehausse sous cadre	170 mm	198 kg
35050	Tête réductrice	700 mm	630 kg
35051	Tête réductrice	400 mm	420 kg
35060	Dalle réductrice	145 mm	350 kg
35032E	Élément droit	300 mm	265 kg
35033E	Élément droit	450 mm	380 kg
35031E	Élément droit	600 mm	510 kg
35030E	Élément droit	900 mm	785 kg



Informations complémentaires

Étanchéité entre les éléments

• joint Butyl (Longueur 3,50 m)

Manutention

• par 2 mains de levage 2,5 Tones



















Informations complémentaires

Pour canalisations :

• PVC ∅ 200 et 160 mm
• Fonte ∅ 200 mm
• Grès ∅ 200 mm

Manutention

• par pinces
• par anneaux de levage

Joints : type CONNECTOR

• pour fonds de regard acceptant une déviation angulaire de plus ou moins 6,5°.

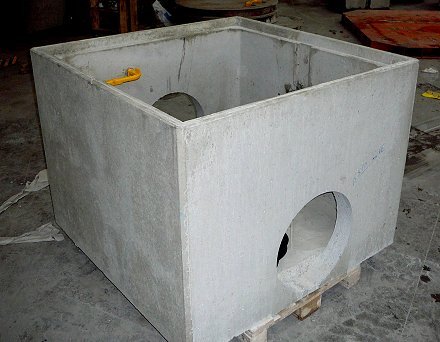

Ouvrage de régulation carré en béton aux dimensions intérieures de 1,20 m x 1,20 m

• hauteur
• forage
• cloison centrale
• vanne ou clapet
• manutention par main de levage de type Artéon

Entonnement

Entonnement de 1, 20 m x 1, 20 m avec

• caillebotis et
  cloison siphoïde intégrés
• main de levage de type Artéon

Citerneau pour compteur d’eau



Désignation	Réf.	Dimensions	Poids
Couvercle	34375	∅ 59 cm	22 kg
Tampon	34376	∅ 22 cm	4 kg
Dessous	34377	∅ 59 cm	25 kg
Regard	34378	Hauteur 86 cm	86 kg

Bouches à clé

Réf.	Désignation	Poids
34445	Bouche à clé avec forme du trou intérieur carrée	16,8 kg
34444	Bouche à clé avec forme du trou intérieur ronde	18,5 kg
34446	Bouche à clé avec forme du trou intérieur hexagonale	20 kg



Réf.	Type	A	B	C	Poids	Nombre de barreaux	Nombre par palette	Nombre par camion
TETSEC300	300*	43 cm	130 cm	43 cm	170 kg	2	8	144
TETSEC400	400*	53 cm	159 cm	53 cm	290 kg	3	8	88
TETSEC500	500*	62 cm	186 cm	66 cm	410 kg	4	2	60
TETSEC600	600*	73 cm	227 cm	78 cm	730 kg	4	2	36
	800*	94 cm	289 cm	109 cm	1600 kg	5	2	14
	1000*

* = normes NF

Têtes de pont	Hauteur 60 cm	Hauteur 80 cm	Hauteur 100 cm	Hauteur 130 cm
Référence	TETPONT0.60	TETPONT0.80	TETPONT1.00	TETPONT1.30
Poids	80 kg	200 kg	250 kg	500 kg
∅ de pré-perçages	40 cm 50 cm	40 cm 52 cm	40 cm 50 cm 64,5 cm	52 cm 60 cm 79 cm 91 cm 111,5 cm
∅ branchements (∅ int. tuyau béton)	20 cm à 40 cm (raccord)	20 cm à 40 cm (raccord)	20 cm à 50 cm (raccord)	30 cm à 60 cm (raccord)
Manutention	trous pour sangles	trous pour sangles	trous pour sangles	trous pour sangles
Quantité par palette	12	5	4	3
Quantité par camion	240	100	64	42



Têtes de pont	Hauteur 160 cm	Hauteur 165 cm ∅ 140 cm	Hauteur 220 cm	Hauteur 220 cm ∅ 150 cm
Poids	800 kg	800 kg	1800 kg	1400 kg
∅ de pré-perçages	52 cm 60 cm 79 cm 91 cm 111,5 cm 125 cm	140 cm	52 cm 64,5 cm 78 cm 95 cm 108 cm 122 cm	150 cm
∅ branchements (∅ int. tuyau béton)	côté femelle : 30 cm à 80 cm côté mâle : jusqu’à 100 cm	côté femelle : 100 cm	30 cm à 80 cm (raccord)	100 cm à 120 cm (raccord)
Manutention	trous pour sangles	trous pour sangles	trous pour sangles	trous pour sangles
Quantité par palette	à l’unité	à l’unité	à l’unité	à l’unité
Quantité par camion	22	22	11	14

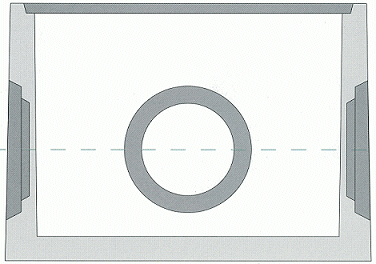

Regards en béton

Réf.	Dimensions intérieures	Poids	Ø pré-perçage	Quantité par palette
34081T	20 x 20 cm	12,5 kg	120 mm	64
34083T	30 x 30 cm	30 kg	120 ou 140 mm	16
34085T	40 x 40 cm	79 kg	140 ou 160 mm	12

Pour les autres dimensions, nous consulter.

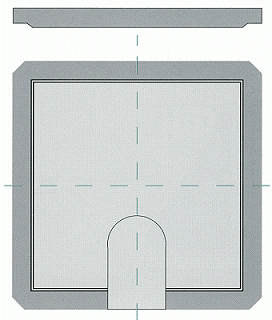

Couvercles en béton armé et non armé pour regards

Réf.	Dimensions	Épaisseur	Poids
34095T	20 x 20 cm non armé	25 mm	3,4 kg
34097T	30 x 30 cm non armé	25 mm	7 kg
34099T	40 x 40 cm armé	30 mm	18 kg



Bordures ton pierre, ton ciment ou bordure grenaillée suivant les modèles.

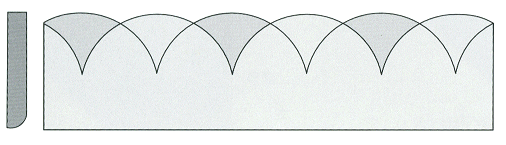

Bordure ondulée réversible 100 x 24 x 4 cm

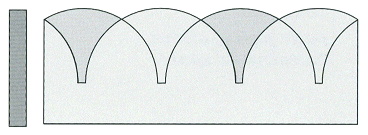

Bordure ondulée réversible 66 x 24 x 3 cm

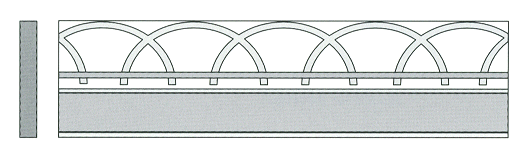

Bordure à frises 100 x 28 x 4 cm

Bordure droite 100 x 24 x 3 cm

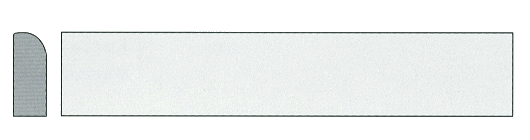

Bordure P1 – 100 x 20 x 8 cm

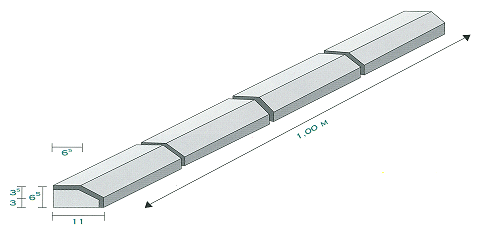

Bordure béton basse 100 x 11 x 6,5 cm
